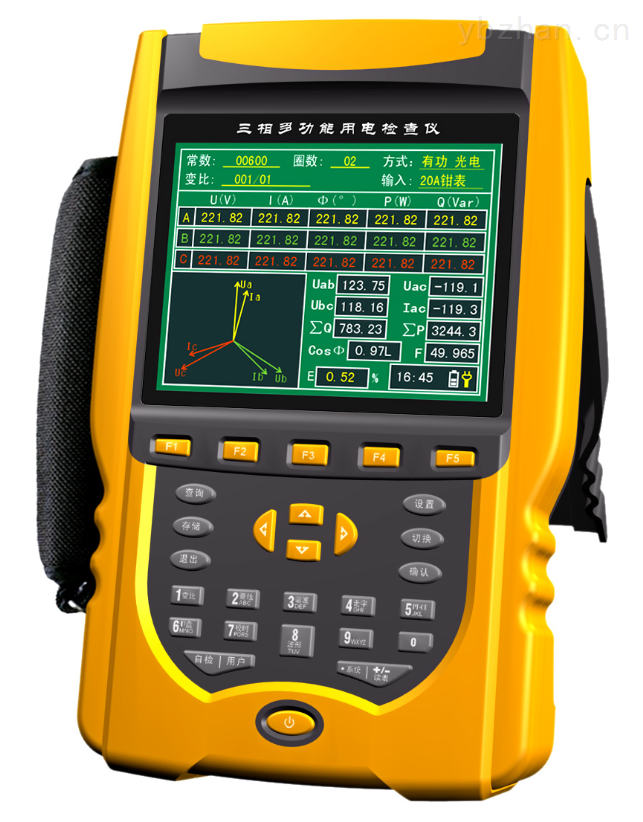

OBT-9625三相多功能用电检查仪

  • 发布时间:2024-08-31
  • 访问次数:813
  • 生产地址:上海宝山
  • 厂商性质:生产厂家

OBT-9625三相多功能用电检查仪,本产品主要用于0.3级及以上计量装置的用电检查和综合测试,包括电能表误差校验、电工参数测量、电流互感器变比测试和铭牌校对、任意种错误接线判别并中文更正提示、一次视在功率推算、测试数据存储和查询等多种功能,5.7寸彩色液晶或触摸屏显示、多种供电方式选择,*客户使用需求。

OBT-9625三相多功能用电检查仪

本产品主要用于0.3级及以上计量装置的用电检查和综合测试,包括电能表误差校验、电工参数测量、电流互感器变比测试和铭牌校对、任意种错误接线判别并中文更正提示、一次视在功率推算、测试数据存储和查询等多种功能,5.7寸彩色液晶或触摸屏显示、多种供电方式选择,*客户使用需求。

按照应用现场的不同,分为标准型、增强型、专业型三大类产品。

OBT-9625三相多功能用电检查仪产品功能:

1、 校验各种机械、电子式和智能电能表误差;

2、 测量各种电参数指标(U、I、P、Q、Φ、F);

3、 配大钳表测量含电流互感器、表计组成的低压计量装置的综合误差;

4、 电流互感器变比进行测量及铭牌校对;

5、 直观显示接线图,任意种错误接线一目了然,汉字提示更正方法;

6、 通过二次电流测量输入TA、TV倍率,直接推算一次视在功率;

7、 汉显界面,汉字输入,U盘存储;

8、 锂电电池、测试线路取电两种供电模式;

9、 存储全部测量数据,方便事后分析;

10、 与 PC 机进行通讯,配《电能表管理系统》软件,实现无纸化办公。

产品特点:

1、 采用高速高精度数字乘法器,同时测量多种电工参数并对全部参数进行软件修正;

2、 仪器无电位器,防止因运输等外界原因造成误差改变,大大提高了系统的稳定性和可靠性;

3、 高亮度、高清晰度、高分辨率5.7"(320*240)TFT彩色液晶或者触摸屏显示;

4、 宽工作电源AC 57.7V~480V,在 -20℃~+40℃ 的温度范围内保证电能的准确性;

5、 标配 0.2 级 20A钳,已含开合不重复性误差、接触误差、外界磁场干扰误差、角差等;

6、 高精度塑胶模具机箱设计,轻巧美观。

技术指标:

电压量程AC 57.7V-480V
电流量程(钳表)

5A(10mA~5A)        20A(40mA~20A)

100A(100mA~100A)   500A(100mA~500A)

1000A(100mA~10000A)

测量精度5A、20A:±0.3%     100A、500A、1000A: ±0.5%
基本误差

有功电能 :±0.3%、±0.5%

功    率 :±0.3%、±0.5%

电    压 :±0.3%、±0.5%

电    流 :±0.3%、±0.5%

频    率 :±0.05Hz

相    位 :±10′

电能脉冲常数

5A :FL=36000P/KWh

其它 :FL=36000×5/额定电流(P/KWh)

频率45-55Hz
相位测量范围-180°~ +180°
其它技术指标

电    源:AC57.7V~480V

功    耗:约4.5VA

环境温度:-20℃~+40℃(保证准确度)

相对湿度:40%~95% 无结露

尺    寸:(长)249*(宽)154*(高)58mm

重    量:1.2kg

产品配置:

    标准配置:主机1台、20A钳表ABC相各1只、电压鳄鱼夹10个、电压测试线1套、脉冲测试线1条、充电线1条、PC通讯线1条,《使用说明书》1本、《出厂检验报告》1张、仪器包1个,管理软件1套。

选配件:5A钳表、100A钳表、500A钳表、1000A钳表、1500A钳表、U盘、仪器箱、条码扫描枪。
